Спирална тръба с голям диаметър

Спиралните тръби с голям диаметър на Shunchen се произвеждат в строго съответствие с местните и международни стандарти като GB/T9711 и API 5L, с цялостна проверка на качеството и техническа поддръжка, за да се осигури стабилна и надеждна работа.

През годините Shunchen спечели доверието на множество инженерни клиенти чрез постоянно качество на продуктите, гъвкаво персонализиране на спецификациите и ефективна логистична система. Независимо дали търсите да закупите спирални тръби с голям диаметър, да се допитате за ценообразуването на спирално заварени тръби или да намерите надежден доставчик на стоманени тръби или производител на инженерни тръби, Shunchen предоставя услуга на едно гише от избор на продукт и производство по поръчка до доставка, като помага на вашите проекти да работят ефективно, безопасно и надеждно.

Дефиниция на продукта

Спиралната тръба с голям диаметър (известна също като спирално заварена тръба с голям отвор) е вид стоманена тръба със спирален шев, изработена от висококачествени горещо валцувани стоманени листове като основна суровина. Той се формира чрез студена екструзия при стайна температура и след това се заварява с помощта на автоматичен процес на двустранно заваряване под флюс с двойна тел. Стандартът за дефиниция на сърцевината е външен диаметър ≥ 711 mm (съответстващ на номинален диаметър от DN700 и повече). Може да се персонализира с външен диаметър до 3620 mm или дори по-големи спецификации според инженерните изисквания. Това е композитен тип стоманен продукт, който съчетава носещи и транспортни способности. Неговата основна функция е да постига транспортиране на дълги разстояния с висока стабилност на големи обеми течности (като вода, нефт, газ, канализация и др.) и може също така да служи като структурен поддържащ компонент за мащабни проекти, като се адаптира към сложни работни условия и тежки среди. Със своя уникален дизайн на спирална структура, той запълва празнината в индустрията в ефективното производство и стабилното приложение на тръбни материали с голям диаметър и се използва широко в различни инфраструктурни и индустриални сценарии.

Казано с прости думи, спираловидната тръба с голям диаметър е „голямата артерия за транспортиране в мащабни проекти + структурната опорна рамка“ – тя може ефективно да транспортира различни среди, да отговори на търсенето за транспортиране на голям поток и да издържи на високо налягане, голямо натоварване и сложни геоложки влияния. Подходящ е за различни сложни строителни среди като планини, брегове и пустини. Това е основният основен тръбен материал, свързващ енергетиката, опазването на водата, общините и инфраструктурата.

Основни точки за продажба

Спиралната тръба с голям диаметър има изключителни основни предимства, включително безопасност, гъвкавост, икономичност, удобство и съответствие: нейните заваръчни шевове са равномерно разпределени по спиралната линия и напрежението е равномерно разпръснато. Съчетава се с висококачествени стоманени субстрати като Q235B и X80, както и с антикорозионни обработки като 3PE и FBE. Той е в състояние да издържи на натиск и конструкция, има висока безопасност и може да издържи повече от 30 години. Подходящ е за тежки условия на работа като високо налягане, голямо натоварване и силна корозия. Спецификациите са обширни, вариращи от 711 mm до 3620 mm външен диаметър, 6 mm до 60 mm дебелина на стената и 6 m до 18 m дължина на една тръба, която може да бъде гъвкаво персонализирана. Той може да бъде адаптиран към специфични материали и процеси въз основа на инженерни среди, степени на налягане и строителни среди, с изключително силна адаптивност. Той използва непрекъснато производство чрез валцуване и автоматична технология за заваряване под флюс, постигайки висока производствена ефективност. В сравнение с безшевни стоманени тръби със същия диаметър, цената е намалена с 20%-30%, а монтажът е удобен, което значително намалява общата цена на проекта. Тръбният материал има отлична здравина, позволяваща студено огъване, за да се адаптира към сложни терени като планини и брегове. Стандартизираните заваръчни интерфейси имат добро уплътняване, висока ефективност на конструкцията и ниска трудност. Целият производствен процес следва национални и международни стандарти като GB/T9711 и API 5L. От суровините до крайните продукти се прилага пълен контрол на процеса, множество тестове гарантират съответствие на качеството и могат да бъдат предоставени пълни сертификати за квалификация и доклади от тестове, напълно отговарящи на нуждите на различни ключови проекти.

Технически спецификации

Ядрото следва стандартите на GB/T9711-2017 „Стоманени тръби за тръбопроводен транспорт за петролната промишленост и природен газ“, GB/T 3091-2015 „Заварени стоманени тръби за пренос на флуиди при ниско налягане“, API 5L, SY/T5037 и др. Редовните спецификации са както следва, а специалните спецификации могат да бъдат персонализирани според нуждите:

1. Спецификации на размера на ядрото

2. Спецификации на материала

3. Номинално налягане

Изчисляването на налягането следва стандарта GB50251 и използва формулата на Барлоу: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Сред тях:

P —— Проектно налягане

D —— Външен диаметър на тръбата

S —— Граница на провлачване на материала

E —— Коефициент на заваряване (за спирално заварени тръби е 0,9)

Полета и случаи на приложение

Спиралните тръби с голям диаметър, с техните предимства на издръжливост, гъвкави спецификации и висока рентабилност, се прилагат широко в пет основни области, включително пренос на енергия, проекти за опазване на водата, общинско строителство, инфраструктурни проекти и промишлено производство. Подходящи са за различни ключови проекти и сложни сценарии. Следва подробно въведение на полетата и реалните случаи, придружено от обяснения на сценария:

Основни области на приложение

1. Поле за пренос на енергия (основен сценарий на приложение)

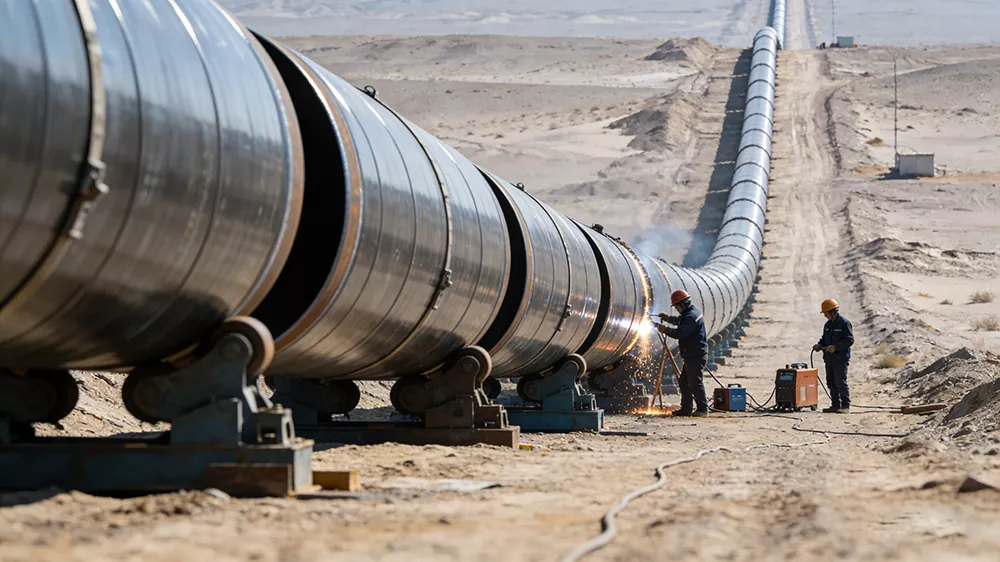

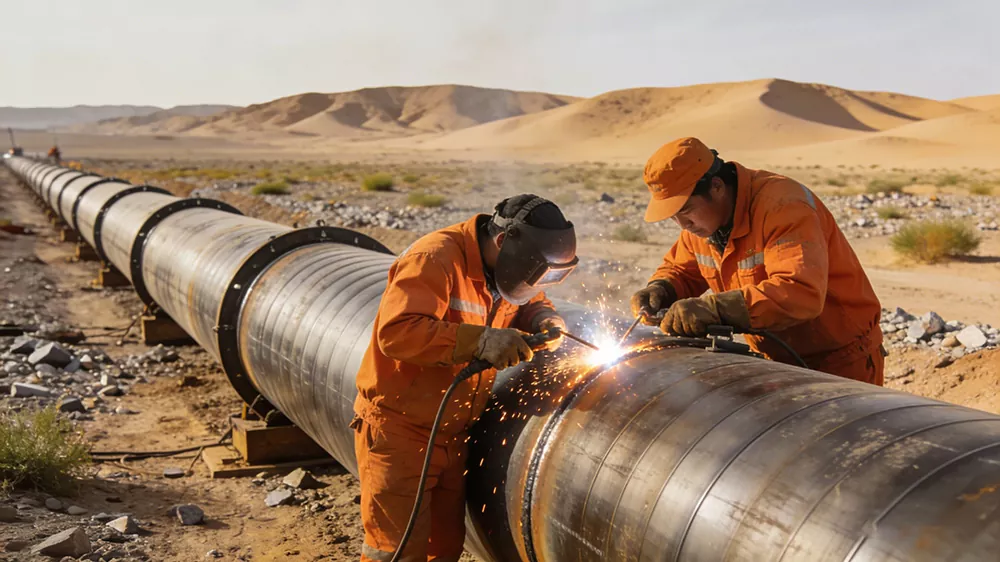

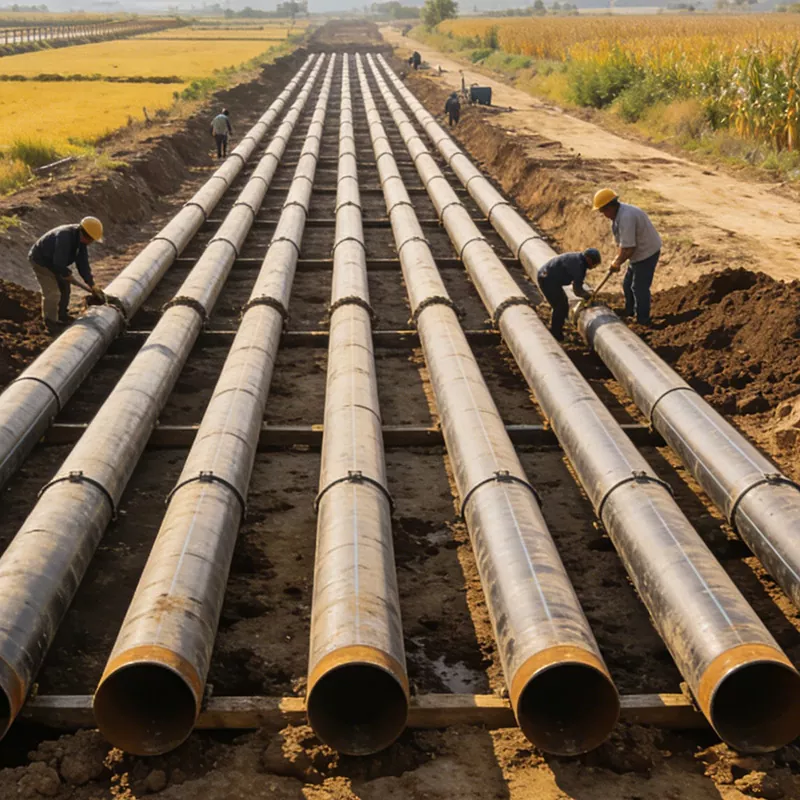

Съвместими носители: суров нефт, природен газ, рафиниран нефт, метан от въглищни находища, пара и др. Основното изискване е транспортиране под високо налягане, на дълги разстояния и без течове. Подходящ е за сложни терени като пустини, плата и планини. Той може да издържи на екстремни температурни разлики и геоложки ефекти. Това е "главната артерия" за пренос на енергия и се използва широко при изграждането на тръбопроводи на дълги разстояния. Той може ефективно да подобри ефективността на транспортирането, да намали загубата на енергия, да намали общата цена на проекта, да удължи експлоатационния живот и да намали инвестициите в поддръжка. Описание на сцената: На строителната площадка на тръбопровод за природен газ на дълги разстояния в пустинята Гоби, редици спирални тръби с голям диаметър са спретнато подредени и работници извършват заваръчни и свързващи операции; На мястото за полагане на тръбопроводи за петрол от нефтеното находище, повърхността на тръбните материали приема високотехнологична антикорозионна технология, която е подходяща за сложната корозивна среда на нефтеното находище, като гарантира, че маслото се транспортира без изтичане.

2. Областта на водното инженерство

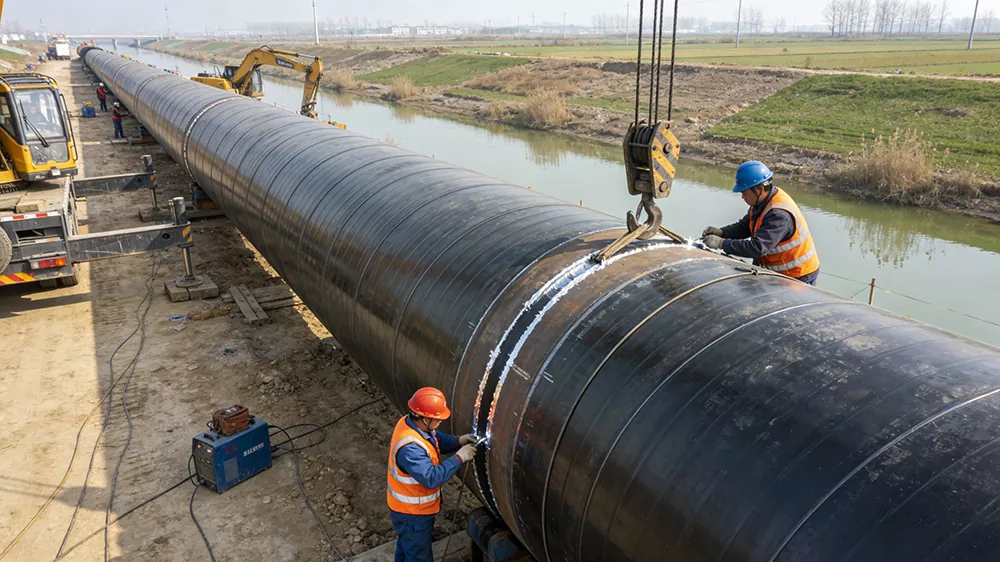

Приложими сценарии: Мащабни проекти за отклоняване на вода, проекти за пренос на вода, проекти за контрол на наводнения и дренаж, главни тръбопроводи за напояване на земеделски земи, проекти за водоснабдяване за питейна вода, проекти за водоснабдяване на острови и др. Основните изисквания са висок капацитет на потока, устойчивост на корозия и устойчивост на водно налягане. Те могат да бъдат адаптирани към сложни среди като речни корита, засегнати от сол земи и т.н. Те могат ефективно да устоят на водната ерозия и геоложкото потъване, осигурявайки стабилно предаване на водни ресурси и гарантирайки безопасното функциониране на проекти за опазване на водата. Те играят важна поддържаща роля в ключови национални проекти за опазване на водите. Описание на сцената: На строителната площадка на проекта за отклоняване на водата Jinghai спирални тръби с голям диаметър се използват за полагане на главния тръбопровод. Тръбите минават през реки или земеделски земи и работниците извършват обработка за запечатване на интерфейса. На мястото на проекта за водоснабдяване на острова се използват спирални тръби с голям диаметър с 3PE антикорозионна технология, за да се устои на ерозията на морската вода и да се постигне взаимовръзка на водните ресурси между острова и континента.

Типичен случай

Случай 1: Проект за разклонителна линия на преноса на газ от запад на изток (в областта на преноса на енергия)

Изисквания към проекта: Необходимо е полагане на далечен газопровод с високо налягане, подходящ за сложни терени като пустини и планини. Материалът на тръбата трябва да има степен на издръжливост на налягане ≥ 6,3 MPa, да е устойчив на геоложко слягане и корозия и да може да се доставя бързо на партиди, за да се гарантира, че тръбопроводът работи без течове за дълго време.

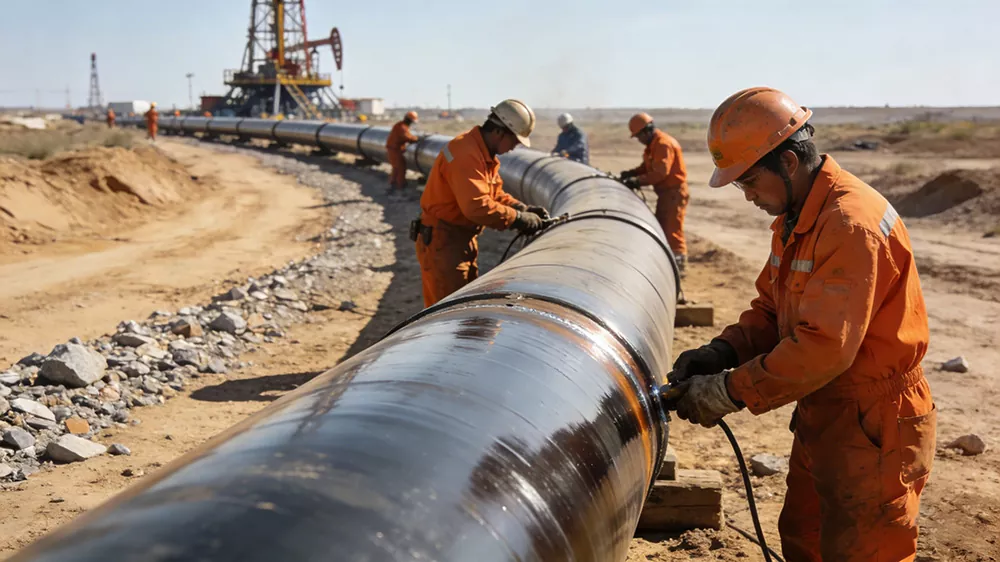

Приложение на продукта: Избрана е спирална тръба с голям диаметър от стомана X80 с външен диаметър 1220 mm и дебелина на стената 22 mm. Приет е 3PE антикорозионен процес + технология за катодна защита. Бяха доставени общо над 8000 тона, покриващи дължина на тръбопровода от над 120 километра, отговарящи на изискванията за транспортиране под високо налягане, а заваръчните шевове бяха подложени на двоен безразрушителен контрол с ултразвук и рентгенови лъчи със 100% квалификация. Сцена:

Случай 2: Проект за главен тръбопровод на проекта за отклоняване на вода Jing-Huai (в областта на инженерството за опазване на водата)

Изисквания на проекта: Необходим е голям тръбопровод за отклоняване на вода, за да се постигне широкомащабно транспортиране на чиста вода, подходящо за пресичане на река и сценарии за полагане на земеделска земя. Материалът на тръбата трябва да бъде нетоксичен, устойчив на корозия, с голям диаметър, с номинален диаметър DN2000. Необходими са персонализирани материали за тръби със стандартна дължина от 18 метра, за да се намали броят на интерфейсите и да се подобри ефективността на конструкцията.

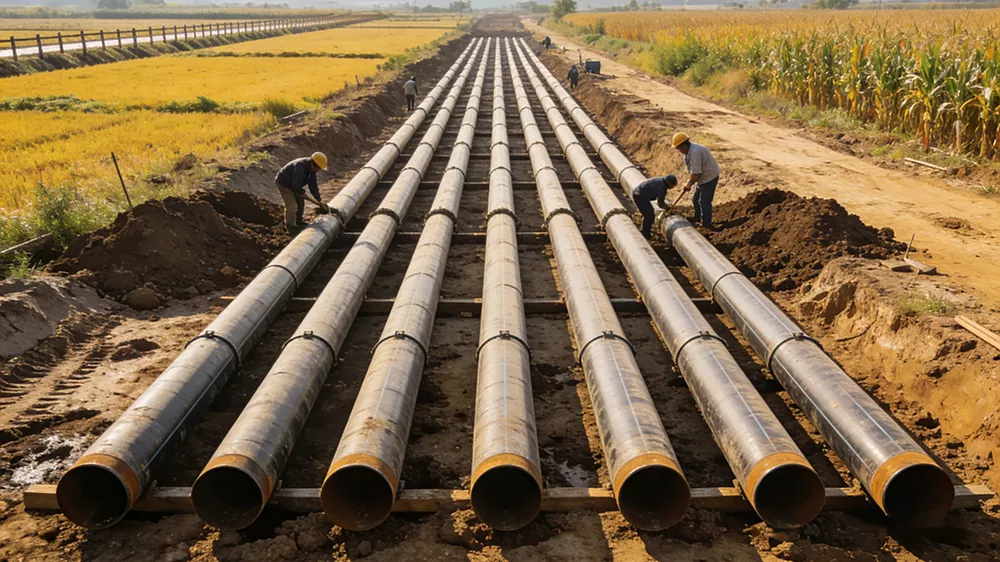

Приложение на продукта: Изберете материал Q345B за спирални тръби с голям диаметър, с външен диаметър 2020 mm и дебелина на стената 18 mm. Антикорозионният процес за питейна вода IPN8710 е приет, за да се гарантира липсата на вторично замърсяване на питейната вода. Осигурени са персонализирани материали за тръби със стандартна дължина от 18 метра, общо над 5000 тона, за полагане на главния тръбопровод през реки и в земеделски земи. Сцена:

Опаковка и доставка

1. Стандарти за опаковане (подходящи за характеристики с голям диаметър и тежко тегло, като се вземат предвид защитата и удобството)

2. Спецификации за доставка (като се вземат предвид ефективността, безопасността и разходите и адаптирани към транспортните характеристики на тръби с голям диаметър)

（1）Начин на транспорт

（2）Изисквания за зареждане

Преди товарене проверете целостта на опаковката на тръбата и състоянието на антикорозионното покритие. След като се уверите, че няма повреди, повдигнете плавно тръбите върху транспортния носач. Използвайте стоманени въжета и гумени подложки за фиксиране. Избягвайте навиването на стоманените телени въжета върху антикорозионното покритие (използвайте гумени подложки за изолиране). Това се прави, за да се предотврати повреда на антикорозионното покритие по време на повдигане и транспортиране и да се избегне деформация на тръбите поради притискане. Поставете тръбите спретнато. Групирайте заедно тръби с една и съща спецификация. Подредете ги по дължина и дебелина и ги поставете отделно, за да избегнете щети от сблъсък, причинени от смесено натоварване. Уверете се, че крайните тапи са добре затворени, за да предотвратите навлизането на чужди предмети в тръбите.

（3）Цикъл на доставка и доставка

（4）Осигуряване на транспорта и следпродажбено обслужване

По време на процеса на транспортиране се извършва проследяване в реално време и местоположението на транспортиране и състоянието на тръбите се предоставят в реално време, за да се избегнат забавяния при транспортиране или повреда на тръбата. В случай на повреда на опаковката, надраскване на тръбата, деформация и т.н. по време на транспортиране, ние незабавно ще организираме повторна доставка или ремонт на място, за да гарантираме, че това няма да повлияе на напредъка на строителството на клиентите. За превоз на дълги разстояния и при сложни пътни условия ще бъде закупена достатъчна застраховка за превоз на товари, за да се защитят цялостно правата и интересите на клиента.

Предаване и следпродажбено обслужване: След приключване на предаването ще бъдат предоставени предложения за професионално съхранение на тръби (като избягване на дългосрочно излагане на слънце и дъжд на открито, антикорозионни тръби, избягващи надраскване от остри предмети, повдигане на дъното за съхранение, за да се предотврати контакт на ръжда със земята и т.н.), и ако има някакви въпроси, свързани с инсталирането или тестването по-късно, техниците ще бъдат уговорени да се свържат незабавно и да отговорят.

Предимствата на избора на Shunchen

Има силна устойчивост на натиск, с равномерно разпределение на напрежението в спиралния заваръчен шев, отлична устойчивост на деформация и слягане. Подходящ е за транспортиране на дълги разстояния под високо налягане и сложни подземни среди. Спецификациите са пълни и диаметърът на тръбата и дебелината на стената могат да бъдат персонализирани според нуждите, за да отговарят на изискванията на проекти с голям диаметър. Качеството на заваряване е стабилно, като се използва двустранно дъгово заваряване под флюс, с плътни заварки и добро уплътняване. Целият процес е гарантиран чрез безразрушителен тест за гарантиране на качеството. Производствената ефективност е висока, материалът е солиден и има по-високо съотношение цена-производителност в сравнение с безшевните тръби и тръбите с прав шев със същия диаметър. Може да се комбинира с различни антикорозионни обработки като 3PE и епоксидна смола, подходящи за сценарии като нефтена и газова, общинска и химическа промишленост, с дълъг експлоатационен живот. Системата за обслужване е завършена, от проектиране на схемата, персонализиране на производството до логистична дистрибуция, техническа поддръжка на място, следва целия процес, а следпродажбеният отговор е навременен, осигурявайки надеждни гаранции за стабилната работа на проекта.

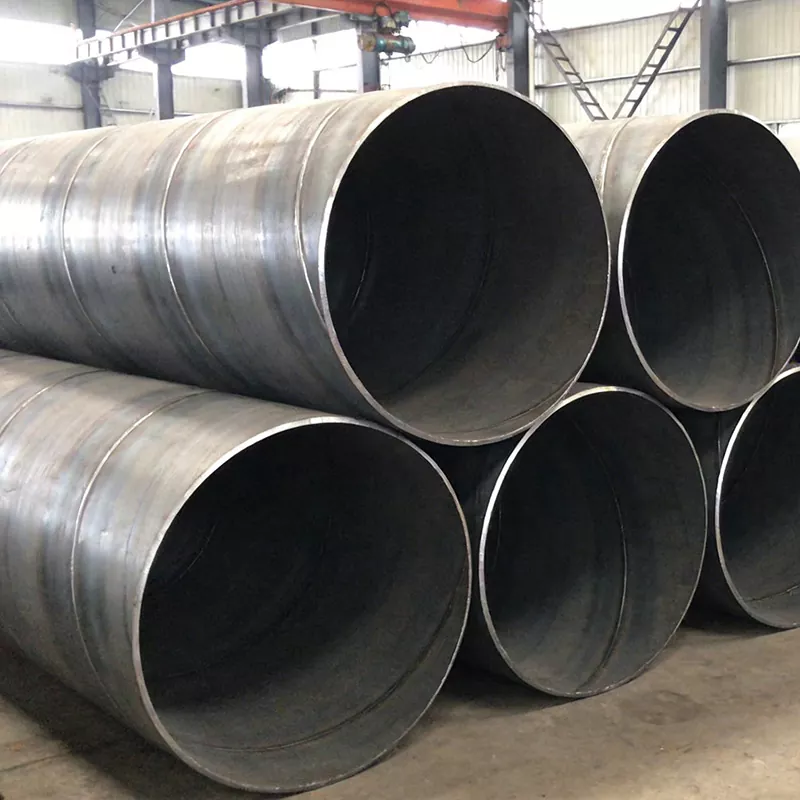

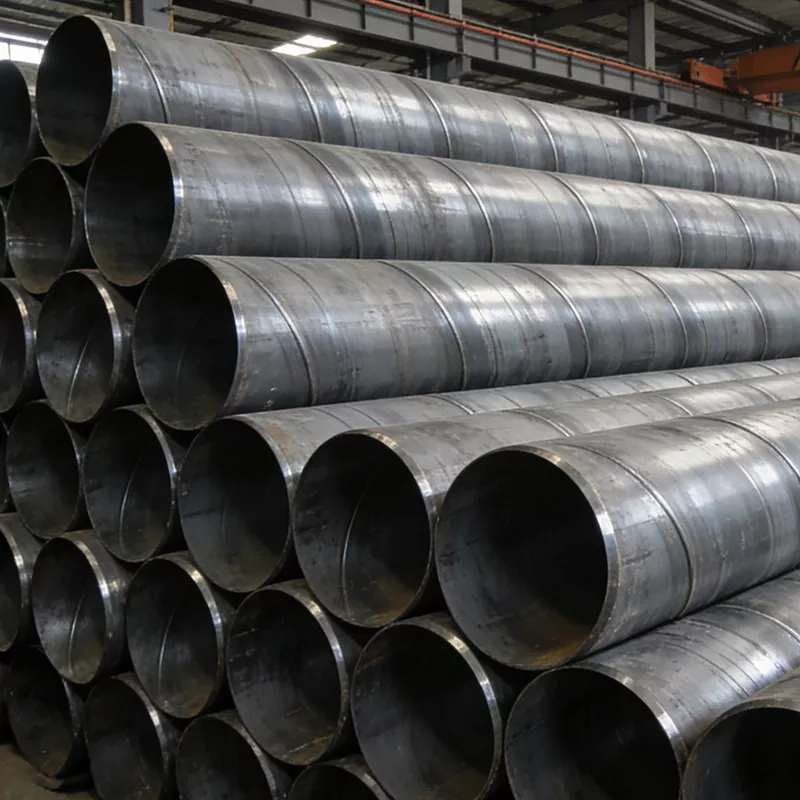

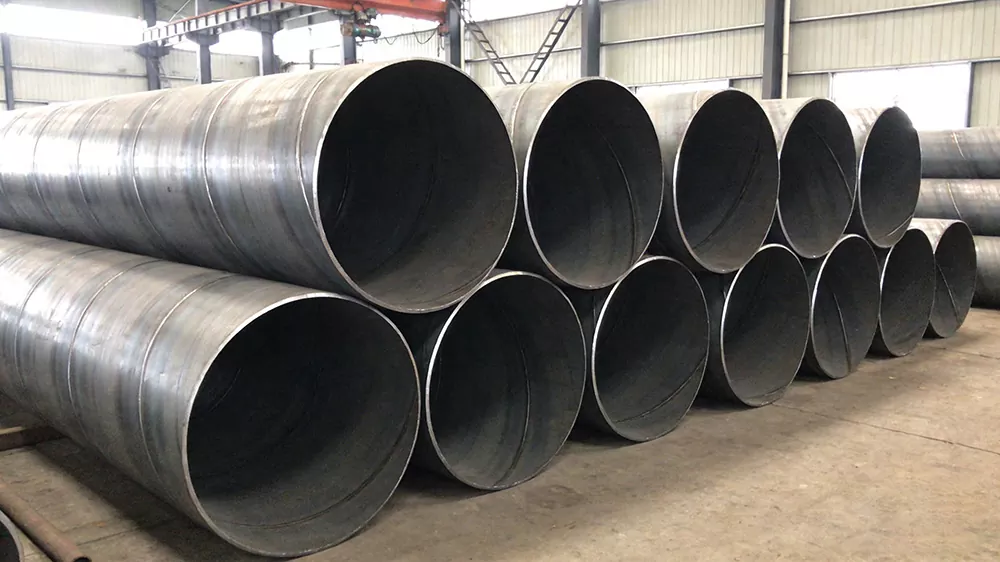

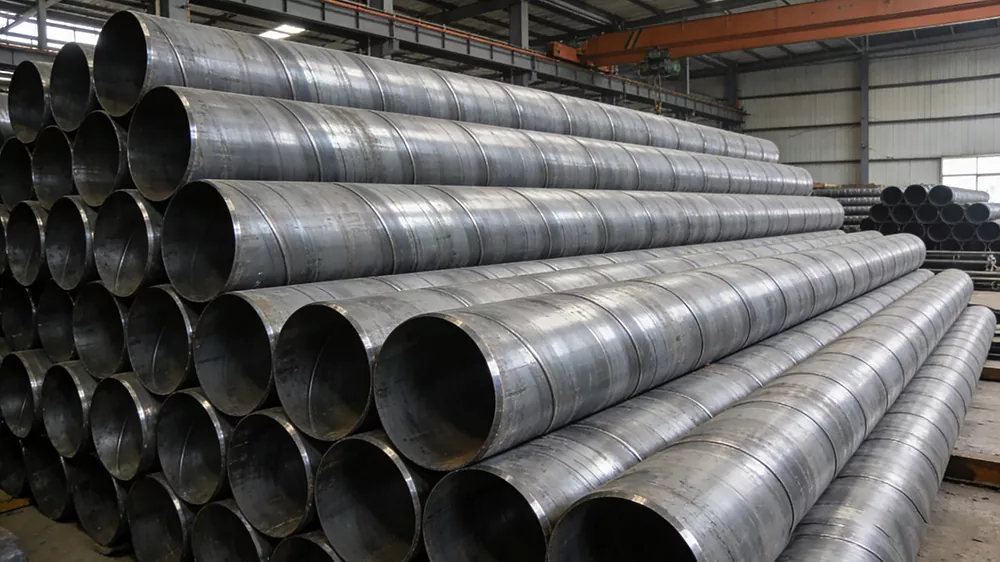

Илюстрация на продукта:
