Произведен с радиус на вътрешен ъгъл R≤0,3 мм и толеранс на размера в рамките на ±0,1 мм. Идеален за високи окачени фасади, мостово инженерство и прецизни машини, изискващи безупречен монтаж и изключителна товароносимост.
Квадратната тръба под прав ъгъл е кух метален профил с квадратно или правоъгълно напречно сечение и вътрешен ъгъл, точно доближаващ 90° (радиус на острия ъгъл R≤0,5 mm), различен от традиционните заоблени квадратни тръби (R≥1,0 mm). Обработва се чрез студено огъване, горещо валцуване или екструдиране с помощта на въглеродна стомана или неръждаема стомана. Със стабилна структура и правилен външен вид, той е идеално подходящ за B2B проекти, изискващи висока точност на сглобяване и механични свойства. Разгледайте нашата пълна гама отстомана със специална формаза потребителски изисквания.
Основни предимства и проверени случаи
Милиметрова точност
Чрез усъвършенствана технология за студено формоване радиусът на вътрешния ъгъл се компресира до ≤0,3 mm, а междината на снаждане на компонентите се контролира до ≤0,1 mm. Тази прецизност директно намалява стъпките за обработка на място и повишава ефективността на сглобяване с 30% до 50%.
Превъзходно структурно представяне
В сравнение с традиционните кръгли квадратни тръби, силата на усукване и огъване на квадратната тръба с остър ъгъл се увеличава с 15% до 20%. Кухата структура постига ефект на намаляване на теглото от 12% до 30%, оптимизирайки материалните разходи застоманени конструкции.

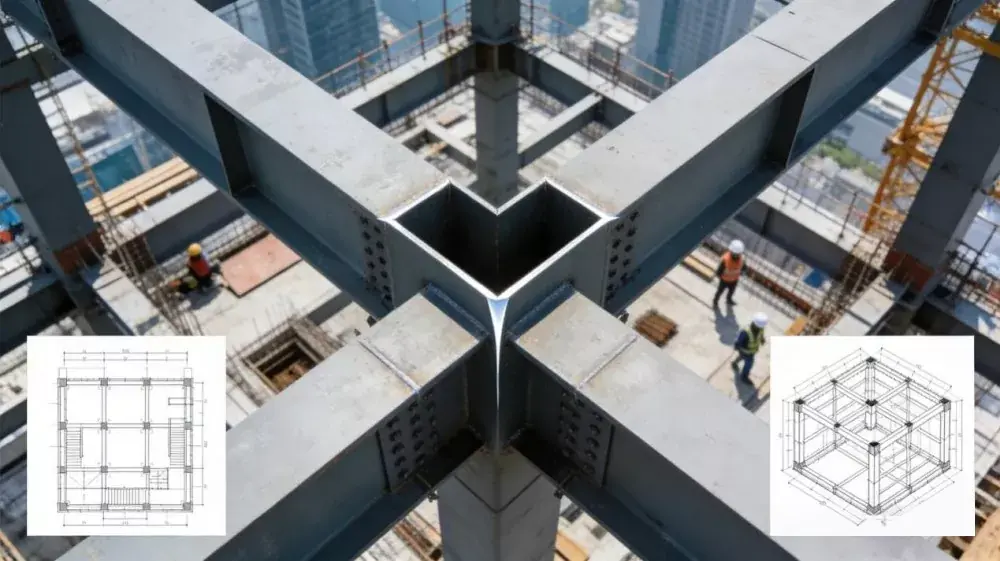

Казус на проекта: 500-метрова супер-кула в Шенжен
Като носеща рамка е използвана огнеупорна квадратна тръба Q345FR. Чрез технологията на безшевно снаждане беше постигната 70% степен на задържане на границата на провлачване при 600°C, отговаряйки на 3-часова граница на огнеустойчивост с огнеупорно покритие. Това намали потреблението на огнеупорни плоскости с 30% и съкрати срока на строителство с два месеца в сравнение с традиционните схеми.
Технически спецификации
Следните параметри служат за справка. Персонализираните размери и класове са налични след инженерен преглед.
| Спецификация Категория | Артикул | Референтни параметри | Бележки за приложението |
|---|---|---|---|
| Размер на раздела | Диапазон на дължината на страната (квадрат) | 10 mm × 10 mm до 200 mm × 200 mm | Малки размери за мебели/прецизно оборудване; големи размери за окачени фасади/мостове. |
| Диапазон на дължината на страната (правоъгълник) | 10 mm × 20 mm до 150 mm × 300 mm | Правоъгълното сечение се фокусира върху съпротивлението на еднопосочно огъване за гредите на рафта. | |
| Радиус на вътрешния ъгъл (R) | Конвенционален ≤0,5 мм; висока точност ≤0,3 мм | Отговаря на строги изисквания за прецизен монтаж. | |
| Толеранс на размера | Нормално ±0,5 mm; точност ±0,1 мм | За оборудване за автоматизация и свръхвисоки окачени фасади. | |
| Дебелина на стената | Конвенционална дебелина | 0,8 мм до 12 мм | Тънкостенни за леки конструкции, дебелостенни за носещи. |
| Персонализирана дебелина | Мин. 0,3 мм, максимум 15 мм | Ултра тънък за подстригване, ултра дебел за мостови усилватели. | |
| Толеранс на дебелината | ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; >6 мм: ±0,2~0,3 мм | Осигурява стабилност на разпределението на структурното напрежение. | |
| Свойства на материала | Серия въглеродна стомана | Високоякостна стомана Q235B, Q345B, Q690 | Q690 граница на провлачване ≥690MPa, подходяща за голямо натоварване и намаляване на теглото. |
| Серия от специална стомана | Q345FR огнеупорна стомана | 70% граница на провлачане при 600°C, 3 часа устойчивост на огън. | |
| Серия от сплави | 304/316 неръждаема стомана, 6061 алуминиева сплав | Неръждаема стомана за устойчивост на корозия, алуминий за леки външни приложения. | |
| Технологични параметри | Процес на формоване | Студено формоване + локална топлинна обработка | Намалява концентрацията на стрес и подобрява стабилността. |
| Технология на заваряване | Лазерно-дъгово хибридно заваряване | Ширина на заваръчния шев 2 mm, деформация намалена със 70%, живот на умора >2 милиона цикъла. | |
| Повърхностна обработка | Горещо поцинковане, флуоровъглеродно пръскане, анодиране | Цинк за корозия, флуоровъглерод за времето, анодиране за алуминий. | |
| Механични свойства | Якост на огъване | 15%~20% по-висока от кръгла квадратна тръба със същата спецификация | По-равномерно разпределение на напрежението. |
| Коефициент на загуба на тегло | 12%~30% | Адаптира се към леки изисквания като супер високи сгради и мостове. | |
| Устойчивост на атмосферни влияния | Цинково покритие ≥80μm; устойчивост на флуоровъглероден спрей от сол ≥1000h | Адаптира се към сценарии за дългосрочна употреба на открито. |
Сценарии за персонализиране и приложение

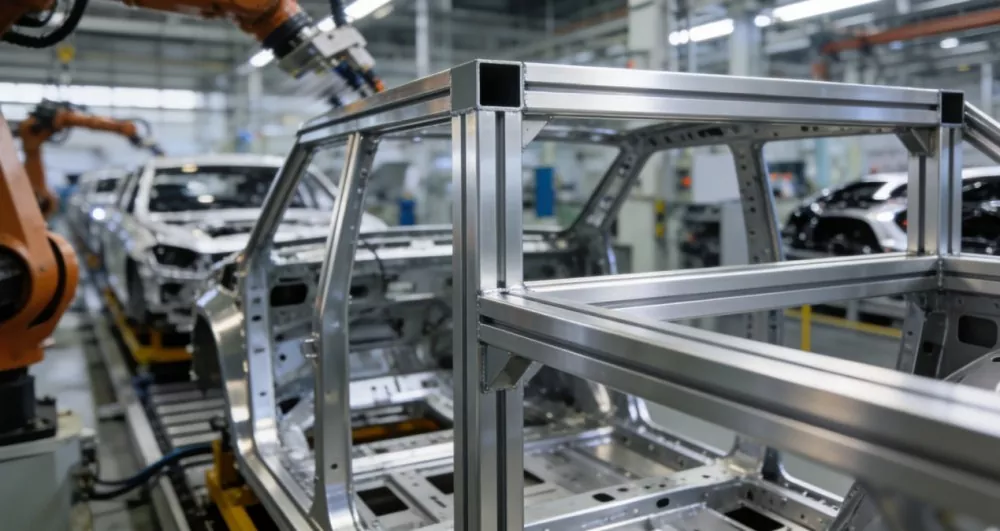

Възможностите за персонализиране разширяват границите на приложението. От високоякостна стомана до алуминиева сплав и от лазерно заваряване до флуоровъглеродно пръскане, гъвкавите комбинации отговарят на различни B2B нужди. Например, квадратна тръба от алуминиева сплав 6061 се използва за основата на роботи за заваряване на автомобили, като се постига точна инсталация на водеща релса чрез контрол на грешката на ъгъла ±0,1°.

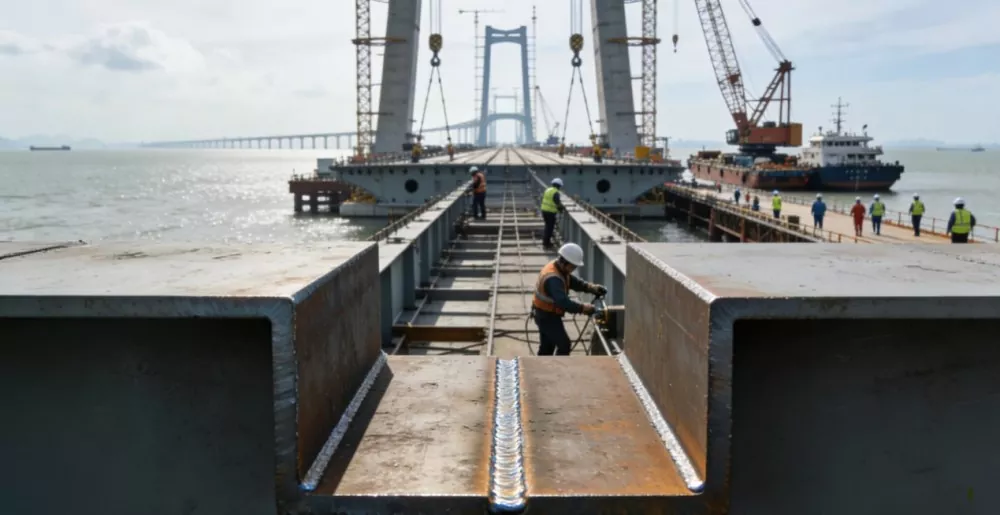

След като квадратна тръба с висока якост Q690 се използва в усилващия елемент на стоманена кутия с дълбок среден канал, теглото на един слой се намалява с 1200 тона. Животът на умора на процеса на лазерно-дъгово хибридно заваряване надхвърля 2 милиона цикъла, 50% по-висок от традиционните методи. Този материал непрекъснато доказва своята техническа стойност във високите сгради, мостовото инженерство и прецизните машини.
Защо да изберете Shunchen Industry?
Shunchen Industry има значителни предимства в областта на квадратните тръби под прав ъгъл, с производителност на ядрото и точност на обработка, превъзхождащи конвенционалните индустриални стандарти. Радиусът на вътрешния ъгъл е ≤0,3 mm, а толерансът на размера се контролира в рамките на ±0,1 mm.
Предлагаме богат избор от материали, включително стомана с висока якост Q690 и огнеупорна стомана Q345FR. В сравнение с обикновените продукти, якостта на огъване се увеличава с 15%-20%, като същевременно се постига 12%-30% намаление на теглото. Ние подкрепямеперсонализиране на пълната спецификацияразчитайки на цифров гъвкав режим на производство. Осигурете бърза доставка, строг контрол на качеството и пълна документация за проверка за вашиягрупови поръчки. Ние работим като aфабричен директен доставчикза да гарантираме най-добротоB2B котировка.
Често задавани въпроси
1. Какво отличава правоъгълната квадратна тръба от стандартната квадратна тръба?
Правоъгълната квадратна тръба има радиус на вътрешен ъгъл (R) от ≤0,5 mm и до ≤0,3 mm за модели с висока точност. Това е значително по-остро от традиционните квадратни тръби, които обикновено имат радиус на заоблен ъгъл R≥1,0 mm. Този по-остър ъгъл позволява безпроблемно снаждане без празнини (междини ≤0,1 mm), което го прави идеален за високопрецизни архитектурни и машинни приложения.
2. Какви материали и класове стомана са налични за групови поръчки?
Ние доставяме серия въглеродна стомана (Q235B, Q345B, Q690 висока якост), специална огнеупорна стомана (Q345FR), неръждаема стомана (304/316) и алуминиева сплав (6061). Q690 е силно препоръчителен за сценарии с голямо натоварване, изискващи намаляване на теглото, докато неръждаемата стомана 304/316 е идеална за корозивни среди.
3. Каква е ползата от лазерно-дъговото хибридно заваряване на продукта?
Нашите квадратни тръби с прав ъгъл използват усъвършенствано лазерно-дъгово хибридно заваряване. Тази технология стеснява ширината на заваръчния шев до приблизително 2 mm, намалява деформацията при заваряване със 70% и увеличава живота на умора до над 2 милиона цикъла. Това гарантира превъзходна структурна цялост, особено в среди с динамично натоварване, като мостово инженерство.
4. Можете ли да предоставите персонализирани повърхностни обработки?
да Ние предлагаме горещо поцинковане (за отлични антикорозионни характеристики), флуоровъглеродно пръскане (за UV и устойчивост на атмосферни влияния) и анодиране (специално за модели от алуминиева сплав). Изборът зависи от вашите условия на открито и естетически изисквания.
5. Какъв е срокът за изпълнение на поръчки за големи проекти?
Времето за доставка зависи от общия тонаж, качеството на материала и специфичните изисквания за обработка. За стандартните размери обикновено варира от 15 до 25 дни. Ние използваме дигитален гъвкав производствен режим, за да осигурим бърза доставка и строг контрол на качеството, отговаряйки на строгите графици на мащабни строителни проекти.
Поискайте оферта за квадратна тръба под прав ъгъл
Свържете се с Shunchen Industry с необходимите размери, клас на материала (напр. Q345B, Q690), дебелина на стената и повърхностна обработка. Нашият инженерен екип ще прегледа вашия проект и ще предостави конкурентна оферта директно във фабриката.
