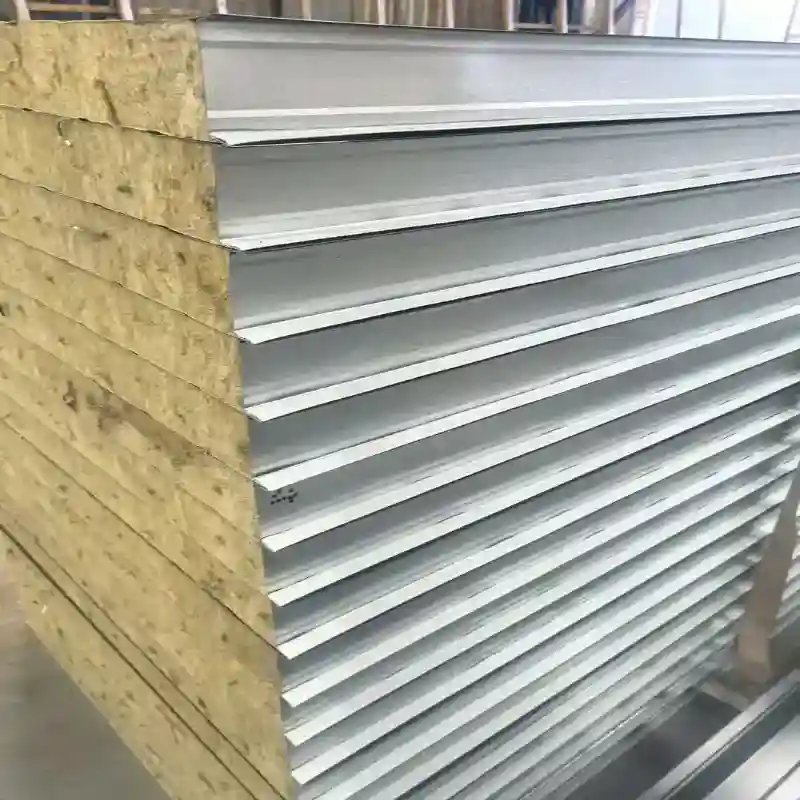

Метален композитен покривен панел

Метален композитен покривен панел Shunchen предлага интегрирано покривно решение за промишлени предприятия, складове, хладилни складове и търговски сгради. Отличаващ се с непрекъснато ламиниране на издръжливи метални кори и изолирани ядра (50–200 mm), той елиминира допълнителните слоеве на място, като същевременно увеличава енергийната ефективност. Подкрепен от групов капацитет от 450 000 тона, той предоставя пълни персонализирани спецификации и бърза доставка.

Ключови характеристики

Интегрирана топлоизолация

Изолираната сърцевина е затворена между металните листове, създавайки непрекъсната термична бариера през покрива. PU и PIR сърцевините са особено подходящи за сгради, където ограничаването на преноса на топлина през покрива е важно.

Необходимата дебелина на металния композитен покривен панел може да бъде избрана според целта на изолацията на проекта и местните климатични условия, вместо да се използва една фиксирана дебелина за всяка сграда.

Устойчива на атмосферни влияния метална повърхност

Външният метален слой осигурява първата бариера срещу дъжд, слънчева светлина, вятър и атмосферно излагане. Избраната система на покритие добавя защита към стоманената или алуминиевата основа и също така определя видимото покритие на покрива.

За проекти във влажна, крайбрежна или изложена на химикали среда, спецификацията на субстрата и покритието трябва да бъде избрана според очакваните условия на корозия.

Структурна твърдост

Свързаната сандвич конструкция съчетава две метални кори с твърда или полутвърда изолационна сърцевина. Това създава по-дебел и по-стабилен панел от единичен тънък метален лист.

Твърдостта на панела зависи от вида на сърцевината, дебелината на панела, дебелината на металния лист, геометрията на профила, обхвата и метода на фиксиране. Поради това за конструктивен дизайн на покрива окончателната конфигурация на панела трябва да бъде избрана в съответствие с необходимия обхват и условията на натоварване.

Намалено наслояване на покрива

Тъй като металното покритие и изолацията се доставят като един фабрично изработен компонент, покривната система не изисква отделен изолационен слой между външния покривен лист и вътрешността на сградата.

Тази интегрирана конфигурация може да намали броя на етапите на монтаж и да опрости обработката на материала по време на изграждането на покрива.

Персонализиран външен вид на повърхността

Външните и вътрешните метални листове могат да бъдат доставени в различни покрития и цветове. Това позволява външният вид на покрива да бъде съобразен с индустриални съоръжения, търговски сгради, складове и други архитектурни изисквания.

Приложения

Промишлени цехове и фабрики

Металните композитни покривни панели се използват за фабрични покриви, където се изисква топлоизолация заедно с готова метална покривна повърхност. Конфигурации от PU, PIR и каменна вата могат да бъдат избрани според топлинните и противопожарните изисквания на сградата.

Складове и логистични сгради

Складовете изискват големи покривни площи с постоянни размери на панелите и ефективен монтаж. Сглобяемата панелна конструкция е подходяща за складове със стоманена конструкция и логистични съоръжения, където покривната конструкция трябва да покрива големи площи.

Хладилни съоръжения

За хладилни складове и сгради с контролирана температура могат да бъдат избрани PU или PIR сърцевини заради техните топлоизолационни свойства. Дебелината на панела обикновено се определя според целевата вътрешна температура, външния климат, хладилния товар и дизайна на обвивката на сградата.

Търговски и селскостопански сгради

Панелите могат да се използват за търговски сгради, селскостопански складове, животновъдни сгради и други конструкции, изискващи завършено изолирано покривно ограждение.

Пожарочувствителни промишлени сгради

Конфигурациите на сърцевината от каменна вата могат да се използват, когато проектът изисква минерална изолационна сърцевина с незапалими характеристики. Окончателната пожарна класификация трябва да бъде потвърдена в съответствие с цялостната панелна конструкция и приложимия стандарт за изпитване.

Технически параметри

Спецификации на продукта

Избор на типична дебелина

Дебелината на металния композитен покривен панел трябва да се определя въз основа на изискваните топлинни характеристики, спецификация на пожара, обхват, местен климат и структурен дизайн, а не да се избира единствено според типа сграда.

Приложими стандарти

Shunchen може да произвежда панели съгласно определени китайски и международни изисквания, включително GB/T 23932-2009 и EN 14509, където е приложимо. Тестовете за пожар и ефективност могат да бъдат организирани в съответствие с приложимата спецификация на проекта, включително съответните ASTM или други регионални методи за изпитване.

Точният стандарт и методът на изпитване трябва да бъдат потвърдени преди производството, тъй като класификацията на пожар и топлинните характеристики зависят от цялостната конструкция на панела, включително металните кори, основния материал, дебелината, фугите и конфигурацията на монтажа.

Производство и контрол на качеството

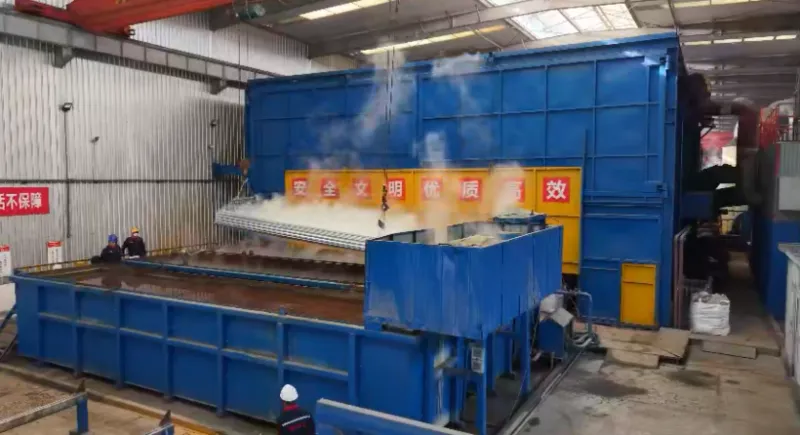

Непрекъснато производство на панели

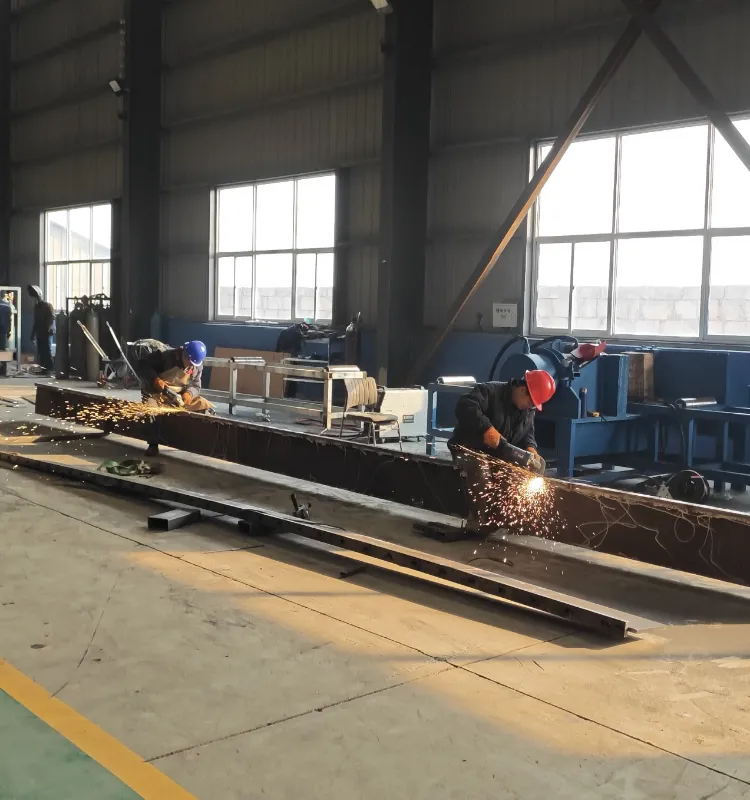

Shunchen използва автоматизирани непрекъснати композитни производствени линии за оформяне на металните листове, подготовка на изолационната сърцевина, нанасяне на свързващи материали и пресоване на слоевете в интегриран панел.

Непрекъснатото производство поддържа геометрията на панела и разположението на слоевете постоянни по време на производствения цикъл.

Инспекция на основния материал

Преди ламиниране изолационната сърцевина се проверява спрямо необходимия тип материал и спецификация. Плътността, дебелината и други подходящи свойства могат да бъдат проверени според избраната сърцевина и приложимите изисквания за инспекция.

Проверка на размерите на панела

Завършените метални композитни покривни панели се проверяват за дебелина, ширина, дължина, състояние на профила и видимо отклонение в размерите. Проверката се фокусира върху това дали готовият панел отговаря на одобрената производствена спецификация.

Залепване и проверка на повърхността

Свързаният интерфейс се проверява за видимо разслояване и непълно свързване. Металната повърхност се проверява за драскотини, дефекти на покритието, вдлъбнатини и други видими повреди преди опаковането.

Тестване на производителността

В зависимост от конфигурацията на продукта и изискванията на проекта, тестването може да включва топлопроводимост, пожароустойчивост, устойчивост на огъване и друга подходяща проверка на производителността.

За експортни поръчки, изискващи независима проверка, може да се организира проверка от трета страна чрез организации като SGS или BV в съответствие с договорения обхват на проверката.

Персонализиране на OEM

Избор на сърцевина и метален материал

Клиентите могат да определят външния метален лист, вътрешния метален лист и изолационното ядро ​​според изискванията на проекта. Shunchen може да достави комбинации на базата на стомана с цветно покритие, алуминиево-магнезиево-манганова сплав, PU, ​​PIR, каменна вата и стъклена вата.

Дебелина и ширина на панела

Дебелината на панела може да бъде персонализирана според изискванията за изолация и дизайна на сградата. Ефективната ширина също може да се регулира, за да съответства на разположението на покрива и системата за монтаж.

Персонализирана дължина на панела

Панелите могат да бъдат произведени с фиксирани или персонализирани дължини. Производството по дължина намалява необходимостта от обширно рязане на място и позволява размерите на панелите да бъдат съобразени с геометрията на покрива.

Повърхностно покритие и цвят

Клиентите могат да определят тип покритие, повърхностно покритие и цвят. Предлагат се полиестерни и флуоровъглеродни покривни системи за различни изисквания за експозиция и външен вид.

Сглобяема обработка

Допълнителната фабрична обработка може да включва отваряне, запечатване на ръбове, огъване на ъгли и предварително пробиване съгласно одобрени чертежи. Тези операции се извършват преди изпращане, когато проектът изисква панелите да пристигнат частично подготвени за монтаж.

Инсталиране и свързване

Оформление на покрива

Преди монтаж покривната конструкция трябва да бъде проверена за подравняване, разстояние между греди, ниво и условия за носене. Размерите на металния композитен покривен панел трябва да бъдат проверени спрямо одобреното оформление на покрива, преди да повдигнете пакетите върху покрива.

Позициониране на панела

Панелите са разположени по протежение на проектираната посока на покрива и се поддържат от подлежащите греди. Правилното подравняване е важно, тъй като връзката на панела определя непрекъснатостта на покривното покритие.

Съвместна връзка

Съседните панели се свързват чрез проектираната странична фуга или структура на припокриване. Съединението трябва да бъде напълно захванато и подравнено преди закрепване, за да се предотвратят празнини между панелите.

Закопчаване

Крепежните елементи се монтират през определената зона за фиксиране в носещата конструкция. Типът на крепежния елемент, разстоянието, спецификацията на шайбата и позицията на закрепване трябва да съответстват на монтажния чертеж на проекта и местните изисквания за натоварване от вятър.

Мигане и уплътняване

Покривните ръбове, хребети, вдлъбнатини, проходи и други кръстовища изискват подходящо покритие и уплътняване. Тези зони са особено важни за предотвратяване на навлизането на вода, тъй като те прекъсват непрекъснатата повърхност на покрива.

Подробностите за монтажа трябва да следват инструкциите за монтаж на доставчика на панела и одобрения проект на покрива от строителния инженер.

Защо да изберете Shunchen?

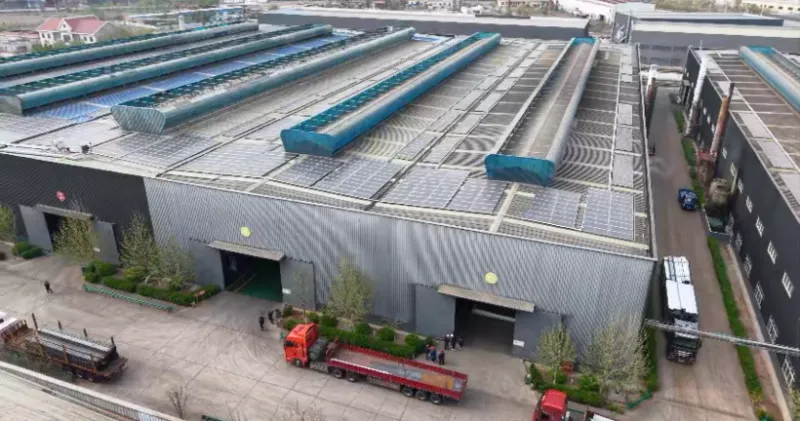

Shunchen доставя метални композитни покривни панели от интегрирана производствена база за обработка на стомана със съоръжения, обхващащи обработка на стоманени материали, покритие, поцинковане, складиране и логистика.

Групата има годишен производствен капацитет над 450 000 тона и повече от 40 000 квадратни метра производствено и складово пространство. За поръчки на композитни покривни панели тази производствена инфраструктура поддържа снабдяване със суровини, производство на панели, персонализирана обработка, инспекция, опаковане и експортни доставки в рамките на една и съща верига на доставки.

Клиентите могат да определят сърцевината на панела, металния лист, дебелината, ширината, дължината, покритието, цвета и изискванията за предварително производство преди производството. Техническата информация се преглежда спрямо спецификацията на проекта, така че производствената конфигурация да бъде потвърдена, преди поръчката да влезе в производство.

За експортни поръчки Shunchen може да предостави фабрична тестова документация, записи за проверка на размерите, материална документация и проверка от трета страна, когато е необходимо. FOB и CIF споразумения за доставка са налични за международни поръчки.

ЧЗВ

Каква е разликата между метален композитен покривен панел и еднослоен метален покривен лист?

Метален композитен покривен панел съдържа изолационна сърцевина между два метални слоя, докато еднослойният покривен лист осигурява главно външното покритие, устойчиво на атмосферни влияния. Композитната структура следователно съчетава покривни и изолационни функции в един предварително изработен компонент.

Коя сърцевина трябва да бъде избрана за композитен покривен панел?

PU и PIR обикновено се избират, когато топлоизолацията е основното изискване. Каменната вата е подходяща за проекти, при които противопожарната ефективност и изолацията на минерална основа са важни. Стъклената вата може да се има предвид, когато се изисква топло- и звукоизолация. Окончателният избор трябва да следва топлинните и противопожарните спецификации на проекта.

Какви дебелини на панелите се предлагат?

Обичайните дебелини включват 50, 75, 100, 150 и 200 mm. Други дебелини могат да бъдат обсъдени според изискваните топлинни характеристики и дизайн на проекта.

Може ли дължината на панела да бъде персонализирана?

да Панелите могат да бъдат доставени с фиксирани дължини като 6 m и 12 m или нарязани на определени дължини според оформлението на покрива и изискванията за транспортиране.

Може ли външният цвят и покритие да бъдат персонализирани?

да Могат да бъдат доставени полиестерни, флуоровъглеродни и други специфични покривни системи. Цветът може също да бъде персонализиран според наличната система за покритие и изискванията на проекта.

Можете ли да предоставите алуминиево-магнезиево-манганови панели?

да Листове от алуминиево-магнезиево-манганова сплав могат да се използват като метална повърхност за подходящи конфигурации на композитни покривни панели. Дебелината на основата и структурата на панела трябва да бъдат потвърдени в съответствие с проекта на покрива.

Можете ли да обработвате отвори преди изпращане?

да Отваряне, запечатване на ръбове, огъване и предварително пробиване могат да бъдат подредени според одобрените производствени чертежи.

Каква информация е необходима за оферта?

Необходимата информация обикновено включва покривна площ или количество панели, дебелина на панела, материал на сърцевината, тип и дебелина на металния лист, ефективна ширина, дължина на панела, покритие, цвят, изисквания за монтаж и дестинация за доставка. Чертежите на покрива са полезни, когато клиентът изисква количествено изчисление или сглобяема обработка.

Можете ли да организирате проверка от трета страна?

да SGS, BV или друга договорена проверка от трета страна може да бъде организирана в съответствие с обхвата на проверката, посочен в договора за покупка.
